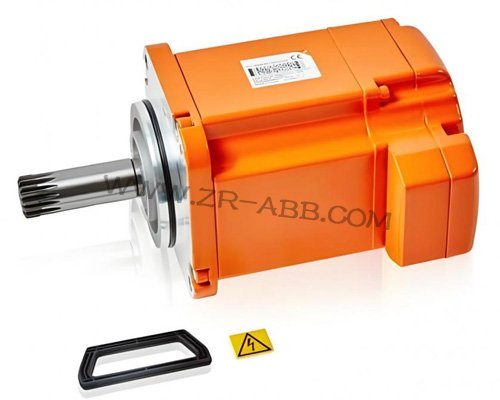

ABB機器人外部軸伺服電機作為拓展機器人作業范圍的核心部件，承擔著工件搬運、軌跡輔助定位、多工位協同作業的關鍵職責，其運行穩定性直接決定整機作業精度與生產效率。振動過大是外部軸伺服電機高發故障，表現為運行時電機本體劇烈抖動、伴隨異常異響，高速運轉時振動加劇，嚴重時會導致外部軸定位偏差超標、焊縫偏移，甚至損壞電機軸承、聯軸器等關聯部件，觸發機器人停機保護。不同于本體伺服電機，外部軸伺服電機安裝環境更復雜、負載波動更大，振動過大故障多由機械配合、電氣信號、參數匹配等多因素協同引發，ABB機器人維修需立足其安裝特性與運行工況，精準溯源、規范操作，才能徹底根治維修隱患。



ABB機器人維修前的精準研判的核心是區分振動類型與觸發場景，這是提升維修效率、避免盲目操作的關鍵。先將ABB機器人調整至安全姿態，切斷外部軸伺服電機供電，通過直觀觀察與簡易檢測初步定位維修方向：若電機空載運行時振動輕微，帶載后振動急劇增大，優先排查機械負載與傳動配合問題；若空載、帶載均存在明顯振動，且伴隨電機發熱，重點關注電機本體與電氣信號；若振動隨轉速變化，某一轉速區間尤為明顯，多為參數不匹配或共振引發；若啟動瞬間振動劇烈，隨后逐漸緩解，需檢查電機安裝與聯軸器對中情況。同時記錄示教器報警代碼，常見的30047軸振動過大報警，可直接指向振動相關故障，為后續維修排查提供精準指引。



機械安裝與傳動配合異常，是外部軸伺服電機振動過大的最常見誘因，也是維修時首要排查的環節。外部軸伺服電機多通過聯軸器與減速機、作業平臺連接，若安裝底座螺栓松動、剛性不足，運行時會產生共振，放大振動幅度。維修時需逐一檢查電機底座固定螺栓，用扭矩扳手按標準力矩重新緊固，若底座存在變形或剛性不足，加裝加固板增大接觸面積，減少振動傳導。檢查聯軸器狀態，若出現磨損、裂紋或螺栓松動，需更換同規格聯軸器并重新緊固，同時用激光對中儀校準電機軸與負載軸的同軸度，避免因偏心導致的受力不均，從根源減少振動。



電機本體部件磨損或異常，會直接導致振動過大，需拆解電機進行全面ABB機器人維修檢測。斷電后等待電機完全冷卻，拆卸電機外殼，用軟毛刷清理內部積塵與雜物，重點檢查軸承狀態。軸承缺油、磨損或滾珠破損，會導致轉子旋轉不平穩，產生劇烈振動，手動撥動軸承外圈，若存在卡滯、異響或間隙過大，需更換同型號原廠軸承，安裝前涂抹高溫潤滑脂，確保潤滑充足。檢查電機軸是否彎曲，用百分表測量軸的徑向跳動量，若超差則進行校直處理，嚴重彎曲時需更換電機軸；查看轉子平衡塊是否脫落，缺失時需補裝并校正動平衡，避免轉子偏心引發振動。

電氣信號傳輸異常，會導致伺服電機控制精度下降，進而引發振動過大，這一隱患在ABB機器人維修中易被忽視且排查難度較大。外部軸伺服電機的位置、速度信號依賴編碼器反饋，若編碼器信號線破損、接觸不良，或接口針腳氧化、彎曲，會導致反饋信號失真，電機無法精準接收控制指令，出現振動。維修時需拆卸編碼器線纜，逐根檢測導通性，損壞的線纜需更換同規格屏蔽線纜；用無塵酒精清潔編碼器接口針腳，去除氧化層，確保插頭插拔牢固，同時排查線纜布線，避免與動力電纜平行敷設，減少電磁干擾對信號傳輸的影響。



編碼器本身故障也會導致振動過大，需進一步維修檢測確認。若編碼器碼盤破損、臟污，或內部元件老化，會導致反饋信號異常，需拆卸編碼器，清潔碼盤表面油污與雜物，若碼盤存在裂紋或磨損，需更換同型號編碼器，更換后通過示教器重新校準編碼器零點，確保反饋信號精準。檢查編碼器電池狀態，若電池虧電，會導致參數丟失、信號中斷，需及時更換3.6V鋰電池，更換后恢復參數設置，避免因信號異常引發振動。



驅動器參數設置不當，是引發外部軸伺服電機振動過大的核心電氣誘因，也是維修中需重點調整的環節。ABB機器人外部軸伺服電機的運行參數需與負載工況、機械特性精準匹配，若位置環增益、速度環積分時間設置不合理，或加速度、減速度參數設置過短，會導致電機響應過度靈敏或滯后，引發振動。通過RobotStudio軟件連接驅動器，導出當前參數與原廠標準參數對比，維修時逐步微調增益參數，降低過高的速度環增益，適當延長加減速時間，找到穩定與精度的平衡點；若啟用了不當的保護功能，需調整參數關閉，避免因保護機制觸發導致的振動。



負載異常與傳動機構卡滯，會間接加劇電機振動，需在維修中全面排查外部負載與傳動鏈路。手動盤動外部軸作業平臺，感受轉動阻力，若存在明顯卡頓、阻力不均，需排查減速機齒輪嚙合情況，補充專用潤滑脂，若齒輪存在磨損、崩齒，需及時維修或更換；檢查導軌潤滑狀態，清理導軌上的異物，補充潤滑脂，確保傳動順暢，降低電機運行負荷。若負載慣量與電機額定慣量不匹配，會出現“小馬拉大車”現象，導致電機振動，需優化負載分配，或更換適配的伺服電機，避免過載運行。



電磁干擾與供電異常，也會引發外部軸伺服電機振動過大，維修時需針對性排查。車間內變頻器、大功率設備產生的電磁干擾，會侵入伺服電機控制回路，導致信號失真，需在電機電源輸入端加裝交流電抗器、噪聲濾波器，優化線纜布線，將動力電纜與控制電纜分槽敷設，保持30cm以上間距，同時確保電機、驅動器可靠單點接地，減少干擾影響。用高精度萬用表測量三相輸入電壓，確保電壓穩定、三相平衡，若電壓波動過大或缺相，需排查供電線路與接觸器，修復接觸不良或破損隱患，避免因供電不穩導致電機磁場異常，引發振動。



所有故障排查與修復完成后，需按規范完成電機復裝，這是維修流程中不可或缺的環節，確保各部件安裝到位、配合良好。整理電機內部線路，避免線纜擠壓、干涉，固定好編碼器、軸承等核心部件，確保散熱片貼合緊密、導熱良好；重新連接聯軸器，再次校準同軸度，緊固所有固定螺栓；復裝電機外殼，清理電機表面油污與積塵，手動盤動電機軸，確認轉動順暢、無卡滯、無異常異響，確保復裝質量符合ABB機器人維修標準。



維修后的聯動校驗需分階段開展，確保振動隱患徹底排除，這是檢驗ABB機器人維修效果的關鍵。先進行空載測試，接通電源，啟動外部軸伺服電機，觀察振動幅度與運行聲音，用振動檢測儀測量振動值，確保符合行業標準；再進行帶載測試，模擬實際生產工況，逐步增加負載，監測電機振動、溫度與電流變化，確認無異常波動。通過示教器監控電機運行參數，檢查定位精度，確保無偏差，連續運行2小時，全程無振動過大、報警等問題，才算完成維修校驗。



長效運維是降低外部軸伺服電機振動過大故障發生率的關鍵，能減少維修頻次，需結合故障成因建立針對性養護機制。每月清理電機內部積塵、檢查軸承潤滑狀態與聯軸器緊固情況，每季度校準電機軸與負載軸的同軸度、檢查編碼器信號與線纜狀態，每年全面檢測電機本體性能與驅動器參數。規范機器人操作流程，避免外部軸頻繁過載、急停急啟，改善安裝環境，控制車間溫度、濕度，減少粉塵、油污侵入，定期備份驅動器參數，從源頭延長電機使用壽命，保障ABB機器人外部軸穩定高效運行。
