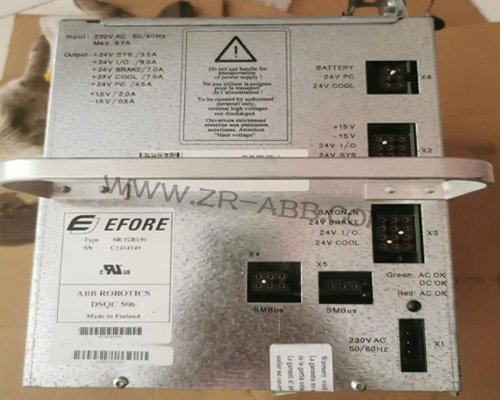

ABB機器人作為工業制造領域的核心設備，廣泛應用于汽車制造、電子加工、精密裝配等場景，電源模塊作為其動力供給核心，承擔著電壓轉換、穩定供電的關鍵職責，直接決定機器人各部件的運行穩定性。上電短路是ABB機器人電源模塊的高發嚴重故障，一旦發生，會瞬間觸發電源保護，導致機器人無法上電，甚至引發保險絲熔斷、內部元件燒毀，若維修不當，不僅會擴大故障范圍，還可能損壞控制柜內其他精密模塊，造成額外經濟損失。ABB機器人維修需聚焦上電短路的精準定位、分級維修及實操要點，幫助維修人員高效排查故障、規范完成維修，快速恢復設備正常運行。



ABB機器人電源模塊上電短路的故障特征較為鮮明，可通過直觀觀察和簡單檢測快速識別。最典型的表現是機器人上電瞬間，空氣開關跳閘或電源模塊內部保險絲熔斷，控制柜指示燈無任何響應，部分機型會伴隨電源模塊外殼發熱、出現焦糊味，甚至能觀察到模塊表面有元件鼓包、燒蝕的痕跡。用萬用表檢測電源模塊輸入輸出端子，若測量結果顯示電阻值趨近于零，可直接判定存在短路現象；結合系統報警記錄中“電源模塊故障”“上電短路”等相關提示，能進一步確認故障類型。遇到此類情況，需立即切斷總電源，禁止反復上電測試，避免故障加劇。



上電短路維修的核心是精準定位短路點，需遵循“先外部后內部、先靜態后動態”的分級排查思路，避免盲目拆解造成二次損壞。ABB機器人維修前需做好充分準備，穿戴絕緣手套、防靜電手環等防護用品，作業臺面鋪設防靜電墊，防止靜電或觸電事故發生；準備好經過校準的萬用表、示波器、熱風槍、拆焊工具及無水乙醇、軟毛刷等輔助工具，同時備齊與電源模塊型號匹配的原廠配件，包括保險絲、整流橋、濾波電容、功率模塊等易損件，確保維修順利推進。



外部電路排查是短路定位的首要步驟，優先排除外部誘因。先檢查電源模塊輸入輸出線纜，查看線纜絕緣層是否有破損、老化、開裂現象，線纜接頭是否松動、氧化，若發現線纜破損與機體或其他線路接觸，需及時更換受損線纜并重新緊固接頭，用無水乙醇擦拭清理接頭氧化層，確保線路連接可靠。核對外部供電電壓，用萬用表測量電網輸入電壓，確認電壓穩定在電源模塊額定范圍內，排查輸入側空氣開關、接觸器是否正常工作，若存在觸點粘連、短路，需先修復外部供電回路。

外部排查無異常后，進入內部元件檢測階段，這是短路維修的重點。拆解電源模塊前，需拍照記錄內部元件布局與接線方式，便于后續裝配復位；拆開模塊外殼后，直觀檢查內部電路板是否有燒蝕、發黑痕跡，電容、電阻、整流橋、功率模塊等元件是否存在鼓包、漏液、引腳熔斷現象。重點檢測保險絲，若保險絲熔斷，說明內部存在短路故障，更換同規格保險絲后，需進一步排查短路根源，避免更換后再次熔斷。



整流橋和濾波電容是內部短路的高頻故障元件，需重點檢測。用萬用表二極管檔測量整流橋各引腳間的導通性，正常情況下只有正向導通，若出現反向導通或正反向均導通，說明整流橋短路損壞，需進行拆焊更換，焊接時嚴格控制烙鐵溫度與焊接時間，避免高溫損壞周邊元件。觀察濾波電容外觀，若出現鼓包、漏液，用電容表測量電容容量，若容量大幅下降或為零，需更換同型號、同容量的原廠電容，更換時注意正負極方向，確保安裝正確。



功率模塊作為電源模塊的核心元件，其短路會直接導致上電故障，需重點檢測。ABB機器人維修時用萬用表測量功率模塊的集電極、發射極、柵極之間的導通狀態，正常情況下集電極與發射極反向截止，若出現導通現象，說明功率模塊短路損壞，需用熱風槍拆焊更換，同時清理散熱片表面粉塵，補涂導熱硅脂，確保散熱順暢，避免因過熱導致模塊再次損壞。此外，檢查驅動電路中的驅動光耦、驅動電阻，測量光耦輸入輸出是否正常，電阻是否斷路或短路，若驅動元件損壞，需同步更換，防止引發二次短路。



短路故障修復完成后，需按拆解反順序進行裝配，裝配過程中注重細節把控。確保各元件安裝到位、接線牢固，焊接點無虛焊、漏焊，外殼密封緊密，防止粉塵、油污進入內部影響模塊運行。裝配完成后，先進行獨立空載測試，用調壓器逐步升高輸入電壓，監測輸出電壓是否穩定在額定范圍，無過流、短路現象，用萬用表測量輸入輸出側的絕緣電阻，確保絕緣性能符合要求。



獨立測試合格后，進行整機聯機測試。將電源模塊接入控制柜，上電后觀察控制柜指示燈是否正常，通過示教器檢查系統是否有報警提示，監測電源模塊輸出電壓、電流是否穩定，無波動異常。啟動機器人進行空載運行，持續運行30分鐘，用紅外測溫儀測量電源模塊外殼溫度，確保溫度在允許范圍之內，無過熱現象；加載額定負載運行，檢查機器人各部件運行是否正常，動作精度是否穩定，確認故障徹底排除。



ABB機器人電源模塊上電短路維修需嚴格遵循實操禁忌，避免操作不當造成二次損壞。ABB機器人維修過程中禁止帶電操作，拆解模塊前需確保內部電容完全放電，杜絕觸電風險；禁止擅自更改模塊內部接線或參數，若需調整，需查閱對應型號的電路圖紙，確保操作合規；禁止用劣質配件替代原廠配件，避免配件不兼容導致故障復發，甚至損壞機器人其他關聯部件。
